Verrouillages hybrides - VortexVortex

VX1982-35.5

Le VORTEX est le verrouillage hybride intelligent by HQ MAG. En optant pour le VORTEX, vous investissez dans un produit de haute sécurité, fiable, résistant et certifié. Plus que jamais, vous faites le choix de l’innovation et du design.

Fiche technique: VX1982-35.5_ FR

Télécharger

Manuel: VX1982-35.5 – DE, EN, ES, FR, NL

Télécharger

VORTEX, INNOVATION MONDIALEMENT BREVET?E

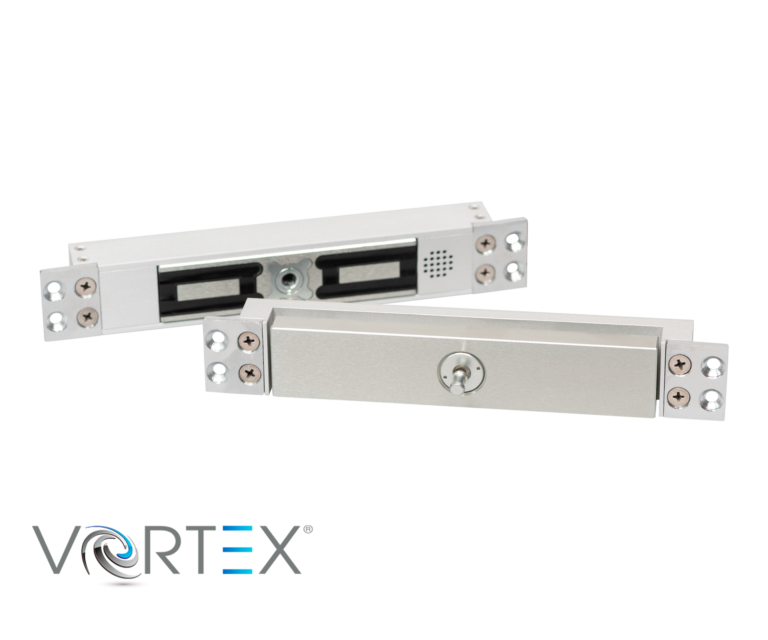

Le VORTEX VX1982-35.5 est une innovation mondialement brevetée. Ce modèle à mortaiser, ou encastré, se monte sur tous types de portes battantes ou coulissantes, tant à l’intérieur qu’à l’extérieur grâce à un traitement anticorrosion unique et à sa classe de protection IP43 (dans sa mortaise).

Brevet

ID?AL POUR LES FABRIQUANTS DE PROFILS M?TALLIQUES

Il est plébiscité par les fabricants de profils métalliques en ce qu’il répond exactement à l’encombrement maximum toléré par la chambre d’encastrement. Il est à noter qu’il possède strictement les mêmes côtes d’encombrement que les ventouses électromagnétiques de largeur 35,5.

UNE TECHNOLOGIE UNIQUE POUR UN VERROUILLAGE EXTR?MEMENT PUISSANT (> 15 000N)

LE VORTEX VX1982-35.5 est un verrouillage hybride (électromagnétique + mécanique) plus petit qu’une ventouse magnétique. Il garantit un verrouillage extrêmement puissant; jusqu’à dix fois plus performant que les ventouses basiques du marché! L’exclusivité de ce verrouillage hybride réside dans un « diabolo » usiné dans un alliage à haute résistance. Ce dernier est capturé au sein d’un puits grâce à l’action d’un vortex de forces électromagnétiques. Le verrouillage est, à ce stade, assuré par la cinétique du bloc magnétique. En cas de tentative d’intrusion, le verrouillage mécanique entre en action. Le « diabolo » se retrouve prisonnier du puits par le déploiement des billes métalliques contenues dans ce dernier. Le VORTEX est ainsi capable de résister à une effraction (pression/traction) supérieure à 15 000N (1 500kgf) se rapportant au « grade 6++ »!

Grade 6++

GESTION DES ISSUES DE SECOURS (EN 13637, CHAP.7)

Comme tous nos produits de verrouillage, le Vortex VX1982-35.5 est conforme aux exigences du chapitre 7 de la norme volontaire européenne EN 13637 relative aux systèmes destinés à contrôler l’usage des voies d’évacuation. Cette norme requiert que les performances réelles des composants de la partie verrouillage, dudit système, soient consignées sur une étiquette normalisée décrite au chapitre 7. Cette étiquette est appliquée sur chacune de nos ventouses et chacun de nos verrouillages hybrides.

NF S61 937: Le Vortex VX 1982-35.5, possède un Procès Verbal d’essais et de conformité aux spécifications relatives aux Dispositifs Actionnés de Sécurité au sens de la norme NF S61 937.

Sortie de secoursNF-S 61937

UN SYST?ME BREVET? DE PR?-ALARME

Le VORTEX VX1982-35.5 est équipé d’un capteur de pression/traction. Cette technologie permet au VORTEX de déclencher une alarme (locale et/ou déportée) AVANT même que l’accès ne soit forcé. Il s’agit d’un système unique, dans le monde de la sécurité, ayant fait l’objet d’un brevet mondial.

DES VENTOUSES INTRINS?QUEMENT SANS R?MANENCE MAGN?TIQUE

Les produits HQMAG sont conçus avec des matériaux spécifiques de très haute qualité et selon un savoir-faire exclusif, n’ayant jamais été mis en défaut, depuis plus de 35 ans. Cette double exigence, appliquée au VORTEX VX1982-35.5 offre un verrouillage intrinsèquement sans rémanence. Aucun répulseur mécanique, ou électronique (kick-off) à la fiabilité aléatoire dans le temps, n’est ajouté.

Sans remanence magnetique

HAUTE R?SISTANCE ? LA CORROSION ET DURABILIT?

Comme les autres gammes HQ MAG, le VORTEX bénéficie d’un traitement anticorrosion certifié et d’une qualité inégalée. Il est aussi d’une endurance sans pareil lui permettant de résister à 1 million de cycles, sans faillir. Ces résultats prouvent que les produits HQ MAG sont résistants, dans le temps, à l’opposé de l’obsolescence programmée, bien connue sur beaucoup de produits technologiques.

Durabilité

BIM

Le VX1982-35.5 est disponible au format BIM sur notre page consacrée aux prescripteurs et professionnels de la construction ou en cliquant sur le bouton téléchargement de cette page.

BIM

SPECIFICATIONS

PERFORMANCES ¹

1 Voir chapitre 7 Norme EN 13637.

Les caractéristiques de nos produits HQMag sont reprises sur ces derniers, à l’aide d’une étiquette normalisée conforme à la norme EN 13637, chap 7.

DÉTAILS TECHNIQUES

2 Les raccordements électriques doivent être protégés en fonction de l’environnement de l’installation.

×
